SD端子式
產品描述
圖例說明1
圖例說明2
圖例說明3

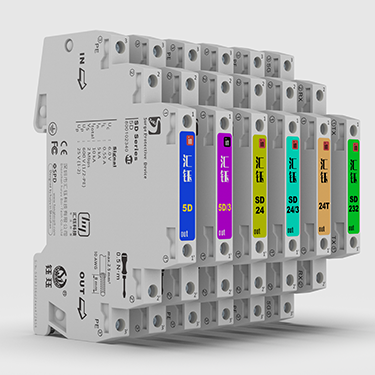

? 超薄型電涌保護器
          用于保護測量、控制電路和總線系統
          最大沖擊電流Imax高達10kA（8 / 20 μs）
          更好的電壓保護水平，適用于保護終端設備
? 兼顧節省空間和功能優化的設計
          超薄型電涌保護器（寬度僅7 mm）
          采用螺釘式技術可快速可靠

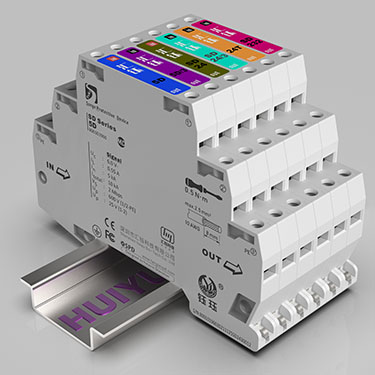

          可通過安裝導軌直接接地

SD系列產品被設計為緊湊型的浪涌保護器，寬度僅為7.1 mm。不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。

導線通過防振彈簧端子進行壓接。剝開絕緣層的導線和端子頭可以方便快捷地[敏感詞]相應的端口而無需使用工具。如需重新接線，可通過頂開壓接點移除導線并接上新的導線。

為了減少布線，可使用跳線排[敏感詞]電涌保護器保護側輸出端，從而快速的連接信號回路。這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。

SD還附帶齊全的配件供用戶方便地使用。好用的標簽，閑置線路的接地部件以及信號線的測試部件都完善了SPD的設計應用。

不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。

這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。

SD-02.113.png SD-02.114.png SD-02.161.jpg SD-014.198.png

型號

SD 開關量

HY01 MT 2 … HY01 MT 3 … HY01 MT 4 …	5	12	15	24	48	60	180
U_c	6.0 Vdc	15 Vdc	18 Vdc	33 Vdc	60 Vdc	70 Vdc	180 Vdc
U_c	4.2 Vac	10.6 Vac	12.7 Vac	23.3 Vac	42.4 Vac	49.5 Vac	127 Vac
I_L (45 ℃)	0.55 A	0.55 A	0.55 A	0.55 A	0.55 A	0.55 A	0.55 A
I_imp (D1, 10/350 μs)	1 kA	1 kA	1 kA	1 kA	1 kA	1 kA	1 kA
I_n (C2, 8/20 μs)	5 kA	5 kA	5 kA	5 kA	5 kA	5 kA	5 kA
I_max (C2, 8/20 μs)	10 kA	10 kA	10 kA	10 kA	10 kA	10 kA	10 kA
I_total (C2, 8/20 μs)	10 kA	10 kA	10 kA	10 kA	10 kA	10 kA	10 kA
U_p (C2, 8/20 μs, Line-Line)	50 V	52 V	70 V	110 V	160 V	240 V	540 V
U_p (C2, 8/20 μs, Line-PE)	25 V	26 V	35 V	55 V	80 V	120 V	270 V
U_p (C3 1kV/μs Line-Line)	18 V	38 V	50 V	90 V	140 V	180 V	500 V
U_p (C3 1kV/μs Line-PE)	9 V	19 V	25 V	45 V	70 V	90 V	250 V
f_G (Line-Line)	1 MHz	2.8 MHz	3 MHz	7.8 MHz	8.7 MHz	11 MHz	25 MHz

規格

詳細信息	產品說明下載	二維碼下載說明書
